A5000-VTE通用型高压直流输电晶闸管阀及阀控设备综合测试系统（简称VTE）

一、产品概述

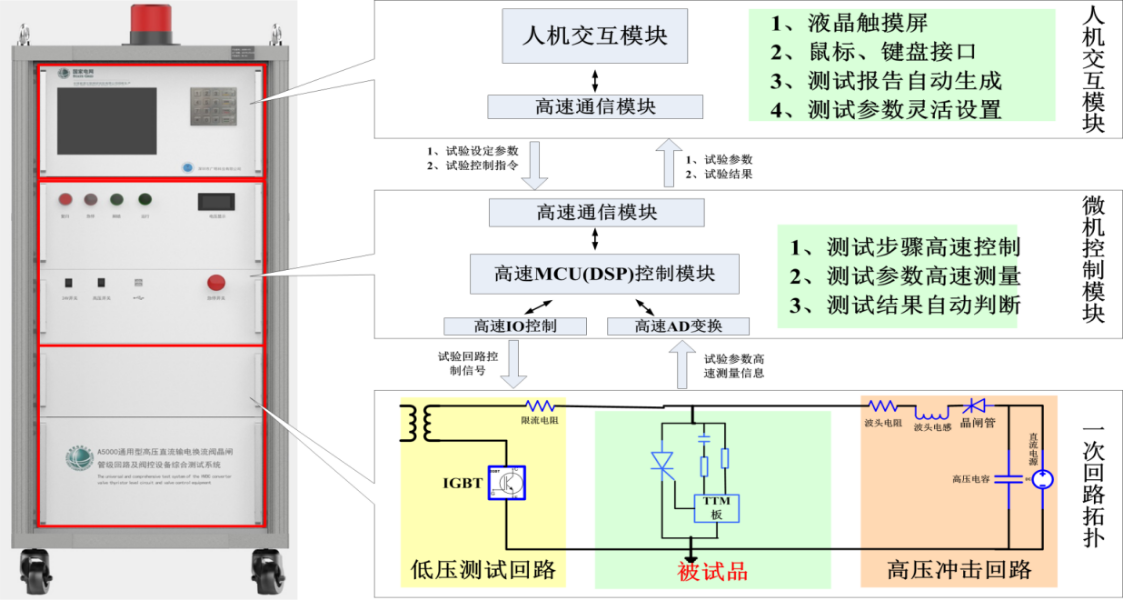

VTE采用分层分布式系统架构，由人机交互层、微机控制层及一次回路层组成一个整体，测试系统与换流阀、阀控设备和极控装置等设备一起构成试验闭环，完成各个技术路线设备的试验。


二、产品用途

1、能对晶闸管级阻尼回路、直流均压电路拓扑和参数不同的仪器进行阻抗测试。

2、对不同技术路线、不同通信编码的晶闸管触发监测单元进行自动切换。

3、可用于完成换流阀及阀控设备的4种测试：出厂测试、新建换流站测试、非计划检修测试、计划检修测试。

三、产品特点

1、两种测试方式：自动测试、手动测试

2、两种试验模式：适用于阀塔就地单级测试、适用于与VBE配合完成单级测试

3、便携式的设计：采用模块化技术，便携式移动推车的设计理念

4、与国外相关试验装置相比，本装置重量轻、体积小、噪音低、准确性高、操作方便，也适用于现场及实验室测试试验

5、适用于ABB、西门子技术路线的测试，兼容并可自动切换多家技术路线设备。

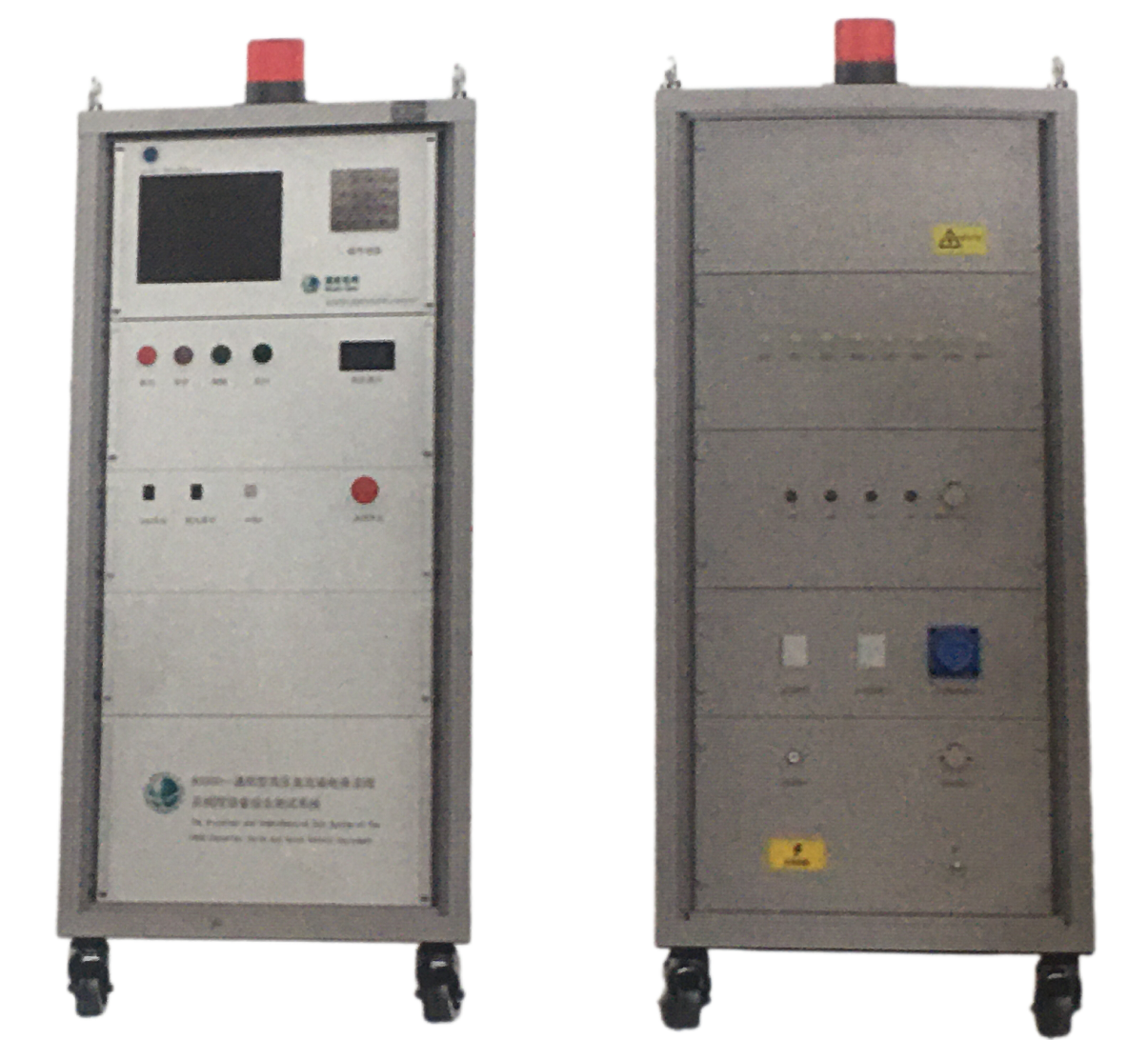

四、产品图片

五、技术参数

序号	项目名称	数值
01	工作环境	工作温度：-10℃-50℃ 存储温度：-40℃-50℃ 海拔高度：＜1000米相对湿度：60%RH
02	测量精度	低压测量精度：＜1% 高压测量精度：＜2.5%
03	冲击电压	电压峰值：0.5-10KV可调波头时间：100us±20%
04	输入电源	工频交流220V±10%
05	体积重量	体积：700*600≈1200mm 重量：低于100kg
06	安全设计	硬件设计：急停按钮、脚踏开关、警示灯保护策略：输入、输出侧过压过流保护

六、试验项目

序号	试验项目	试验目的
01	阻抗试验	验证所测晶闸管级回路内元件的阻抗值是否正常、接线是否正常
02	断路试验	验证所测晶闸管级回路内的所有元件、接线等是否存在损坏或短路情况
03	充电试验	验证晶闸管触发监测单元的充电性能及充电回路中的阻尼电容、阻尼电阻等器件性能
04	储能试验	验证晶闸管触发监测单元的储能性能，主要验证其储能时间长度
05	晶闸管级回报信号试验	验证晶闸管触发监测单元的回报信号功能是否正常
06	低压触发试验	验证晶闸管触发监测单元以及阀基电子设备的晶闸管触发功能
07	电流断续触发试验	验证晶闸管触发监测单元电流断续触发功能
08	反向恢复期保护触发试验	验证晶闸管触发监测单元反向恢复期保护触发功能
09	反向恢复期结束耐受试验	验证晶闸管的反向恢复阻断性能
10	正向电压耐受试验	验证晶闸管级回路元件的正向电压耐受能力
11	正向过电压保护触发试验	验证晶闸管触发监测单元正向过电压保护触发功能
12	反向电压耐受试验	验证晶闸管回路元件的反向电压耐受能力

七、试验模式

开环试验模式：只验证晶闸管级元件和出发监测单元功能、参数，一般用于晶闸管级检修。

闭环试验模式：验证晶闸管级、阀基电子设备及其通信光纤的闭环试验，一般用于新建换流站设备验收、年度检修。
