隔离开关电机电源智能空开Product

GMT8018隔离开关电机电源智能空开


GMT8018隔离开关电机电源智能空开主要用于变电站的电气设备电源控制,能够远方遥控隔离开关电机电源投切,上传隔离开关电机电源有电、无电信息,在一键顺控操作时实现隔离开关电机电源的自动投切。

一、概述

GMT8018隔离开关电机电源智能空开主要用于变电站的电气设备电源控制,能够远方遥控隔离开关电机电源投切,上传隔离开关电机电源有电、无电信息,在一键顺控操作时实现隔离开关电机电源的自动投切。

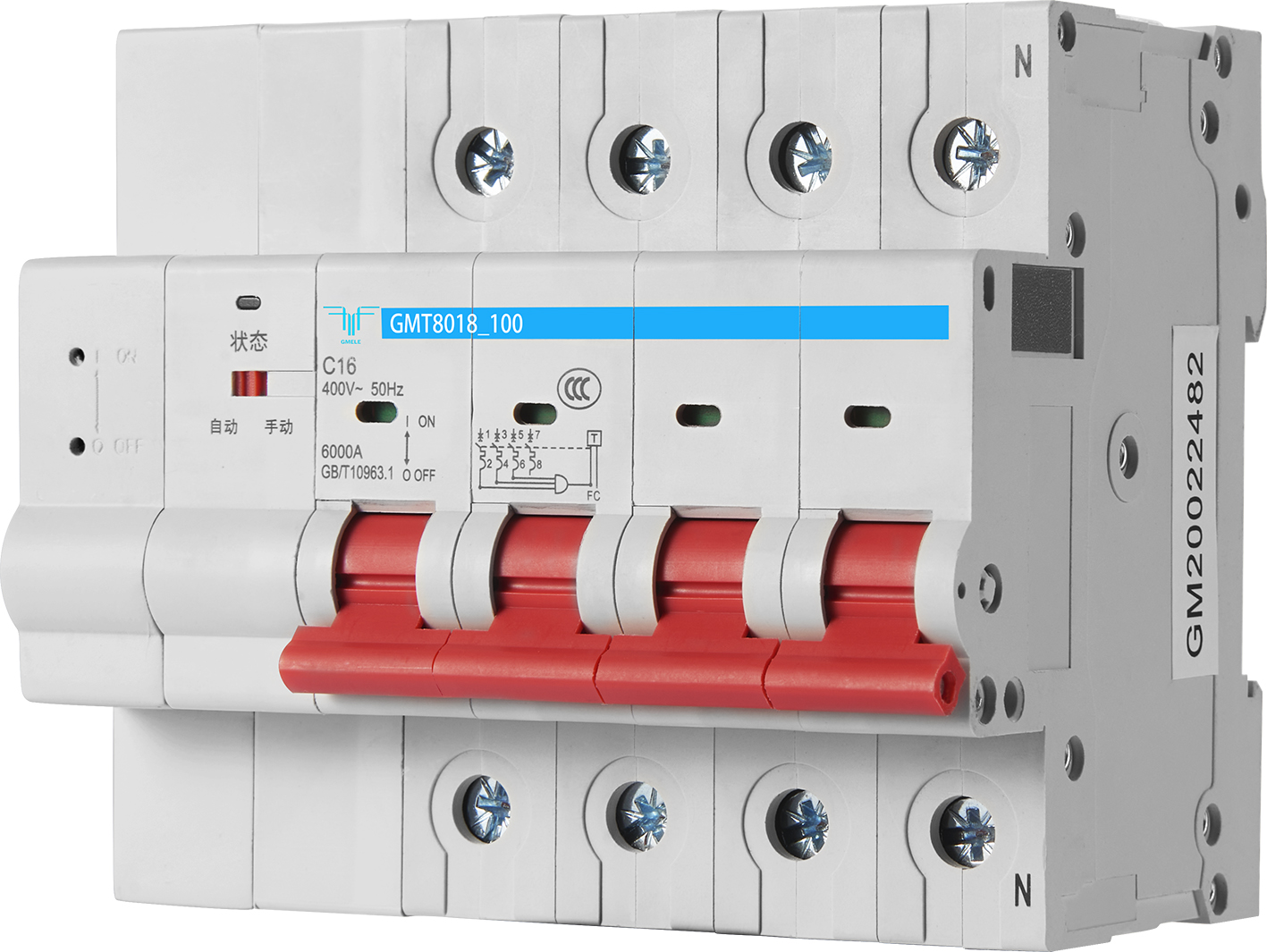

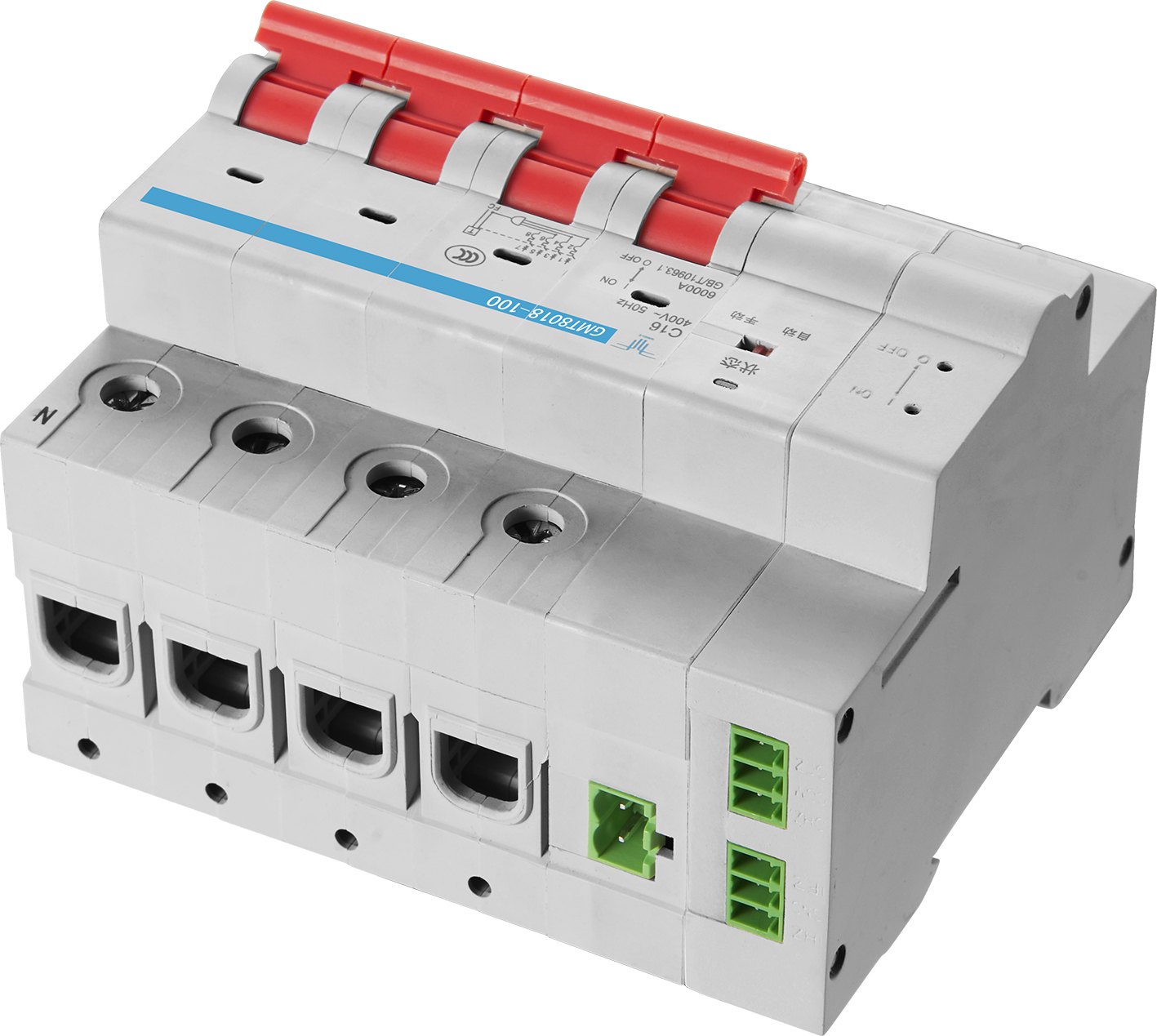

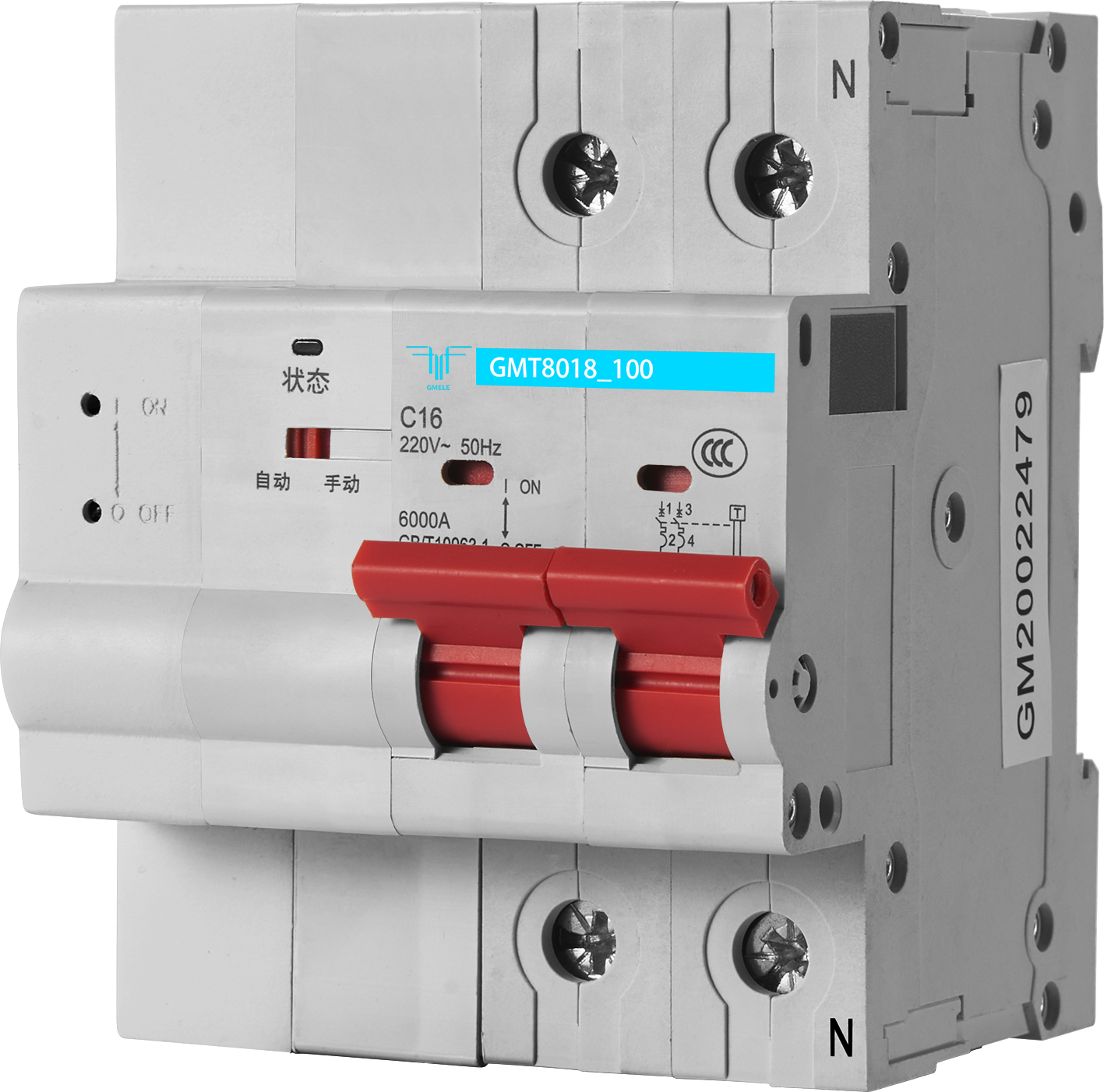

二、产品图片

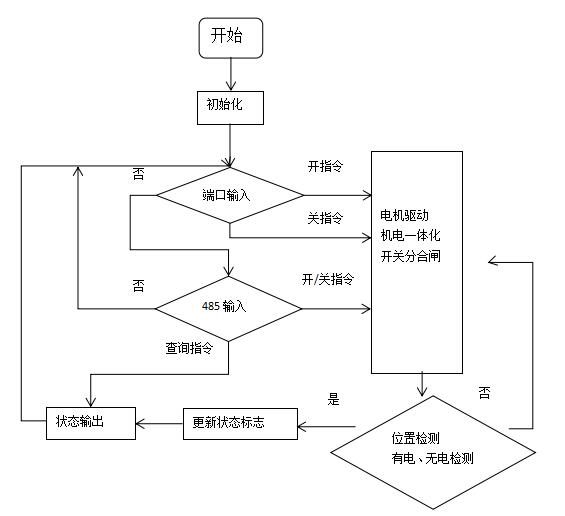

三、智能空开控制流程图

采用瀑布模型,按需求分析、系统建模、变量定义、代码编辑、软件仿真、调试验证、正式发布和软件维护几个流程展开。


四、产品特

1、功能强大:能够与智能校验五防联动,实现隔离开关电机电源的自动投切和上传有电、无电信息。

2、互换性好:外形及安装符合模数化终端组合电器标准,导轨式安装,互换方便。

3、高可靠性和长寿命特性:机械寿命20000次,电气寿命6000次。

4、控制方式灵活:具有远程全自动控制方式和手动控制方式,手动与自动的控制方式相互闭锁。

5、机电一体化控制:控制电路采取密抗电机干扰措施、执行机构采用电机和齿轮组合,通过齿轮模组带动断路器内轴,实现断路器的分合闸控制。


五、技术参数

序号内容数值
01极数2P4P
02壳架电流nm(A)8080
03额定电流ln(A)10、16、3210、16、32
04额定绝缘电压Ui(V)500500
05额定工作电压Un(V)AC230AC400
06额定冲击耐受电压Uimp(KV)6
07极限断路分断能力lcu(KA)6
08运行断路分断能力lic(KA)6
09额定频率Fn(Hz)50/60
10瞬时脱扣电流类型C
11开关量信号无源常开、常闭接点输出4个
12输出端口RS485、4G、WIFI(选配)


六、过电流脱扣保护特性

额定电流(A)热动型脱扣器(环境温度+30℃)
电磁脱扣动作电流(A)

1.13ln(冷态)1.45ln(冷态)2.55ln(冷态)瞬时脱扣电流类型≤0.1S不动作<0.1S动作
40≤ln≤631小时不动作1小时不动作1-120S内动作C型5ln(冷态)10ln(冷态)
80ln≤1252小时不动作2小时不动作
