SRBT-6P多功能单体蓄电池采集模块

一、主要功能

具有单体蓄电池电压、内阻、单体电池负极柱温度、电压均衡、电压均衡度、单体电池压差等实时信息采集上传功能。

二、主要特点

一块SRBT-6P多功能单体蓄电池采集模块最多能够监测6个单体蓄电池的运行数据，每个蓄电池采用2根电压数据采集线，1根极柱温度传感器，具有测量精度高的特点。

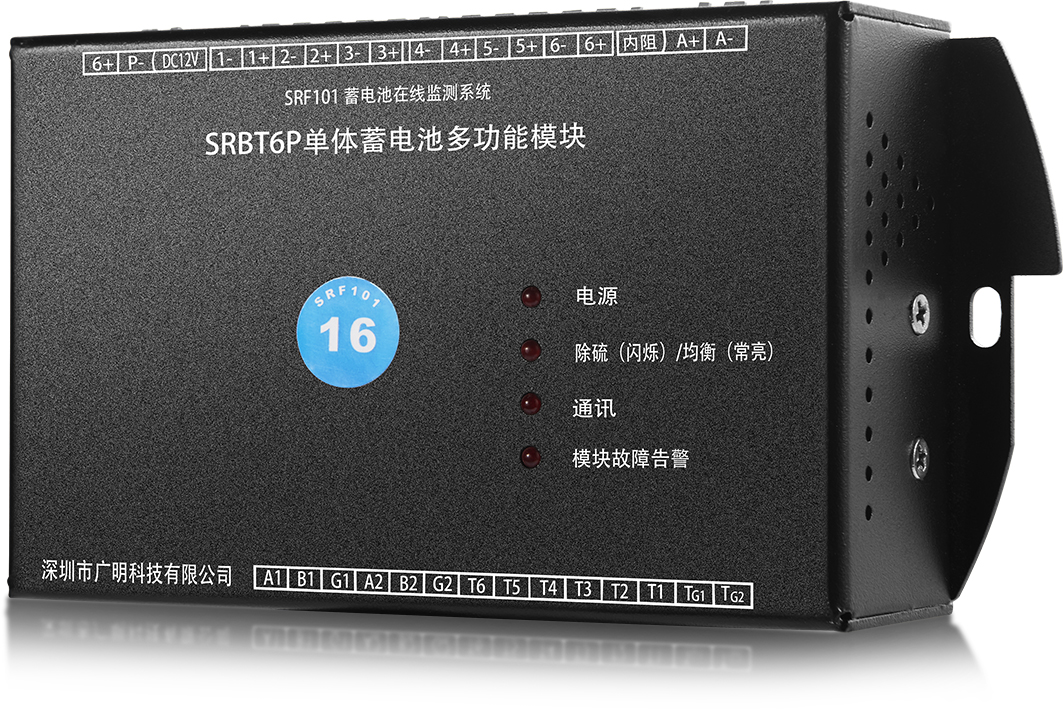

三、产品图片

四、技术参数

序号	内容	数值
01	工作电源	DC12V
02	单体电压测量范围	DC1.2-16V，满足支持管理监视2V、6V、12V蓄电池组监测需求
03	单体电压测量	≤0.1%
04	内阻测量范围	50uΩ-300uΩ
05	内阻测量分辨率	10uΩ
06	内阻测量重复度	≤±2%
07	温度测量范围	0-100℃
08	温度测量精度	≤±0.5℃（负极柱温度）1
09	均流精度	＜0.8A
10	均压精度	＜0.5A
11	数据采集时间间隔	＜100ms
12	睡眠方式静态工作电流	＜5mA
13	均衡充电输出	静态最大输出电压：2.25V±0.05V 静态输出电流范围：0.1A-4A
14	除硫脉冲输出	静态最大输出电压：3.0V±0.05V 输出脉冲电流范围：0.1A-4A 输出脉冲频率范围：700Hz-800Hz 输出纹波干扰：≤30mV
15	数据采集时间间隔	＜100ms
16	通信方式	RS232、RS485、4800bps
17	功耗	＜1W
18	整组内阻监测时间	≤电池节数 x 5S
19	内阻检测间隔时间	≥10min
