一、产品概述

现有变电站10KV大电流开关柜风冷控制系统均由“工作电源、DL型电磁式过电流继电器、接触器、风机”组成，当该系统故障时开关柜载流能力大幅下降，可能导致发热损坏设备，引发算路爆炸、10KV母线失压、供电区域大面积停电的五级电力安全事件，带来重大经济损失和不良社会影响。该系统存在以下问题：

1、电流继电器启停风机定值需手动调整，较难精确整定。

2、故障率高。电流继电器老化可能导致返回系数变大、触点接触不良或抖动，当负荷电流在启停风机临界值波动时，接触器、风机频繁动作，容易损坏。近三年中山局年均发生27项开关柜风冷控制系统缺陷，存在极大安全隐患。

3、缺乏高温启动风机功能，当电流启动风机功能失效时，即开关柜内温度较高风机也不会启动。

缺乏故障警告功能，当风冷控制系统发生电流电源失电或继电器、接触器、风机故障等缺陷时无警告信号上传调度监控，运行人员不能实时掌握该系统异常状况。

GMT3610-10KV大电流开关柜风冷智能控制系统是由广东电网公司中山供电局研制，由我司生产制造。获得发明专利两项，该装置由“工作电源、MCU微机控制单元、自带光耦可控硅风机控制单元、电流温度数据采集单元、风机”组成并安装于开关柜内，实现开关柜风冷系统的控制、监测、告警功能，并有效避免风机频繁启停贰损坏接触器和风机。

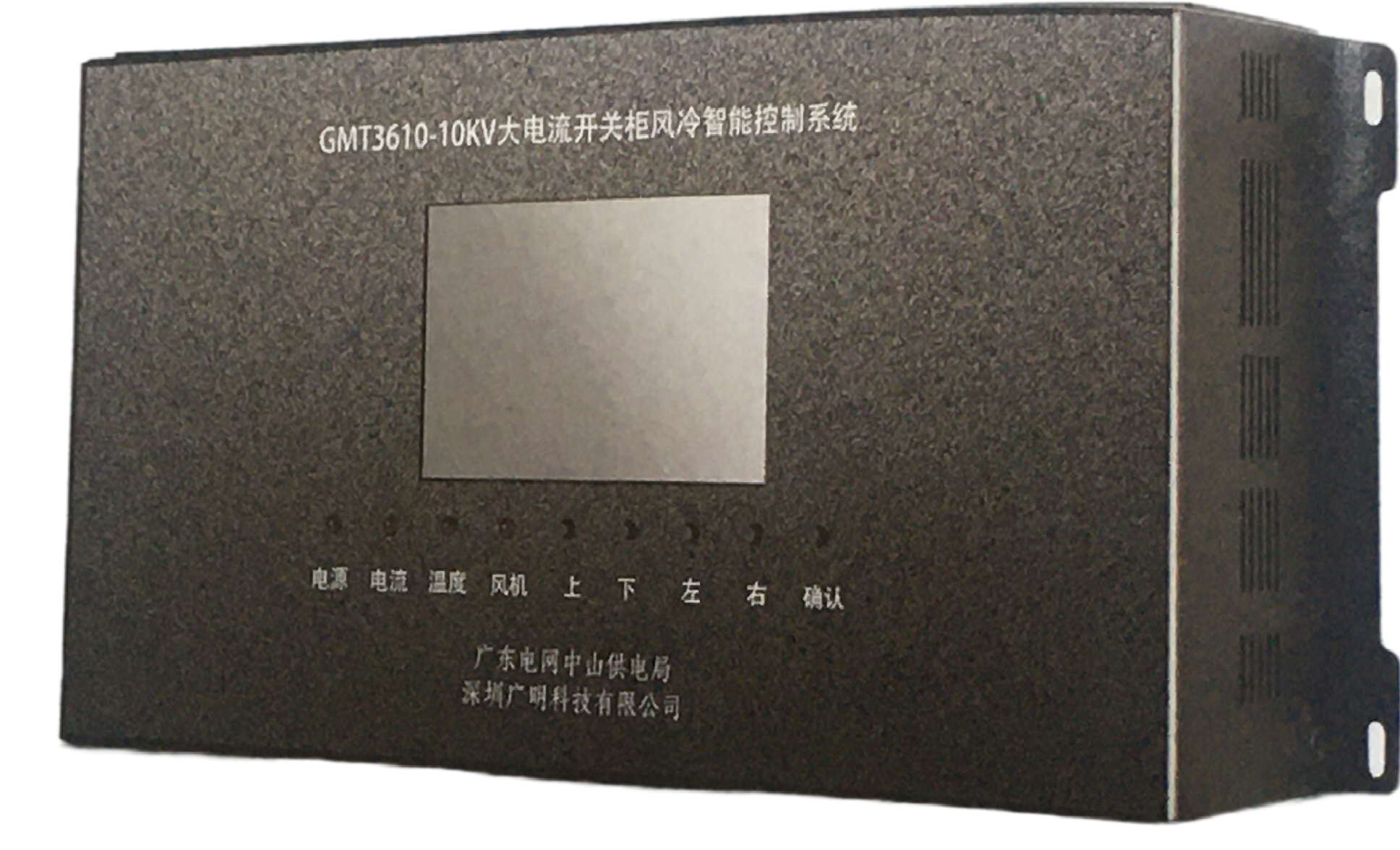

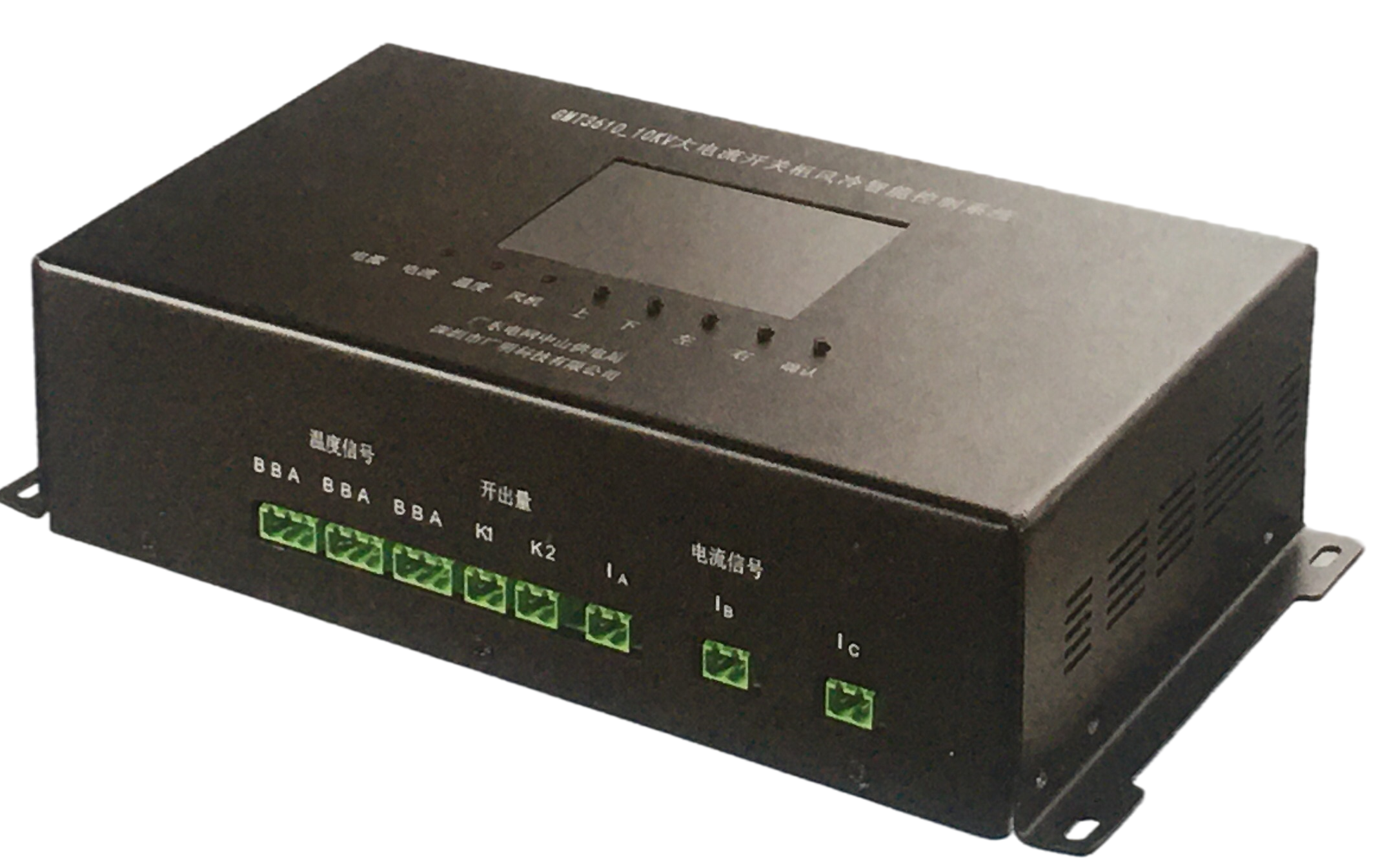

二、产品图片

三、产品功能

1、装置对电源失电、风冷微机控制装置故障、接触器故障、风机故障等异常状况进行监测、告警并上传调度监控，确保开关柜风冷微机控制系统可靠运行。

2、在线感知10KV大电流开关柜轻载状态，重载状态，发热点及发热空间，实时对累计的温度、电流数据进行分析和学习，对引起发热及散热故障智能诊断及预警，提升设备运行的可靠性。

四、技术参数
