一、产品概述

GMT9019C刀闸位置双确认传感器系统,用于判断刀闸的分闸状态、合闸状态及异常状态，信号通过硬接点接入测控装置或者智能变电站的就地单元，再通过测控装置或就地单元将第二判据信号传送到一键顺控主机或监控主机，实现站内刀闸位置双确认。也可以通过I区的实时网关传输到调度端，实现调度端刀闸双确认。

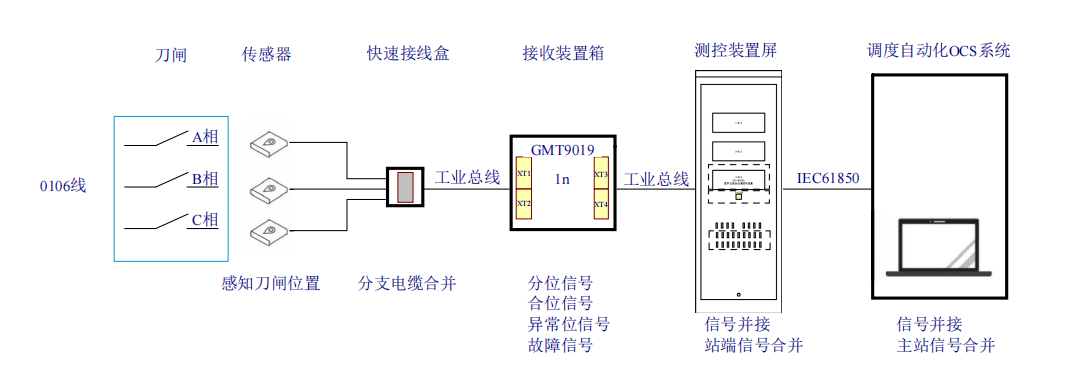

拓扑图

二、产品功能

1.刀闸位置的判别

在刀闸的分位置和合位置进行标定，刀闸动作，传感器将磁信号转换为电信号，判别刀闸位置状态。

2.异常告警及指示

自动检测传感器、信号接收装置及标定参数，具备失电、故障、刀闸位置异常告警，并具备相应的就地指标灯。

3.实时信号传输

通过工业总线，将刀闸位置双确认信号实时上传测控装置；也可以通过IEC61850上传到调试自动化(OCS)系统。

4.就地调试和升级

接收装置具备就地调试口(RS-485)能够现场进行程序升级。

5.传感器判别逻辑的设置

可以设置每个传感器判别刀闸位置的逻辑，并存储配置。

三、产品特点

1.非接触式

非接触式测量，高精度、高灵敏度，不改变刀闸原结构，不影响刀闸正常运行。

2.稳定可靠

遵循EMC设计规则，采用LC电源滤波加隔离电源设计，电磁兼容性强。一方面抗干扰度满足GBT1762《电磁兼容试验和测量技术》相关标准；另一方面装置运行时自身对所在的环境产生的电磁干扰低于国标限值。

3.智能防误

基于电磁强度及方向变化的多源数据，融合高速ADS采集及捕捉数据滤波属性算法，实现刀闸异常位告警，有效预防误判。

4.适应性好

体积小巧，安装方式多样，不受背景和环境影响，可满足不同应用场景。

5.不停电安装

在电压等级和安全距离允许的环境下，部分刀闸可以不停电安装传感器。传感器以外包括信号接收装置、信号电缆、信号汇聚箱（接收装置箱）等均可不停电安装。

四、产品核心部件图

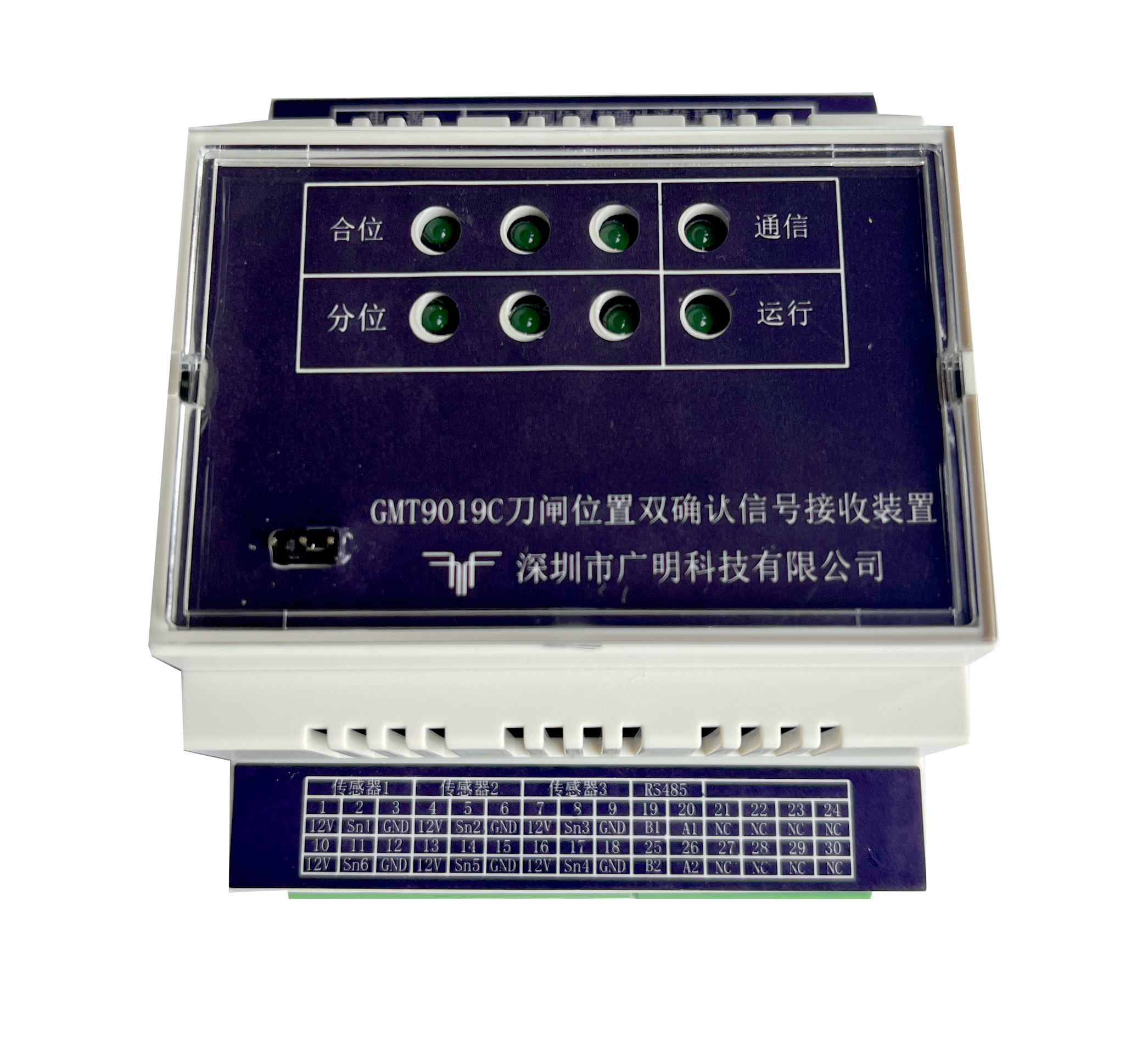

1. GMT9019C信号接收装置















五、技术参数

1.环境条件

2.磁感应传感器技术参数

3.信号接收装置技术参数
